Relais & Standort

DO0RDG – Ribnitz-Damgarten

Live-Daten und übernommener technischer Bestand auf einer Seite.

Daten bestätigen oder korrigieren →

Live-Status

wird geladen

Aktuelle Daten werden abgerufen …

Standort

Ort: Ribnitz-Damgarten
Betreiber / verantwortlich: Max, DB3MAX
Quellenstand: 31.07.2022

Funkbetrieb

Frequenzen

29.550 / 29.650 MHz145.6125 MHz433.775 MHz432.500 MHz

Betriebsarten

FM10-m-FMDMRTETRAVernetzung

Vernetzung

SVXLink / FM-Funknetz

Karte

Position derzeit ungefähr; exakte Standortangabe muss bestätigt werden.

Technik, Antennen & Bilder

Übernommener Bestand

ungeprüft

Alte Standortinformationen anzeigen

DO0RDG Frequenzen und Infos

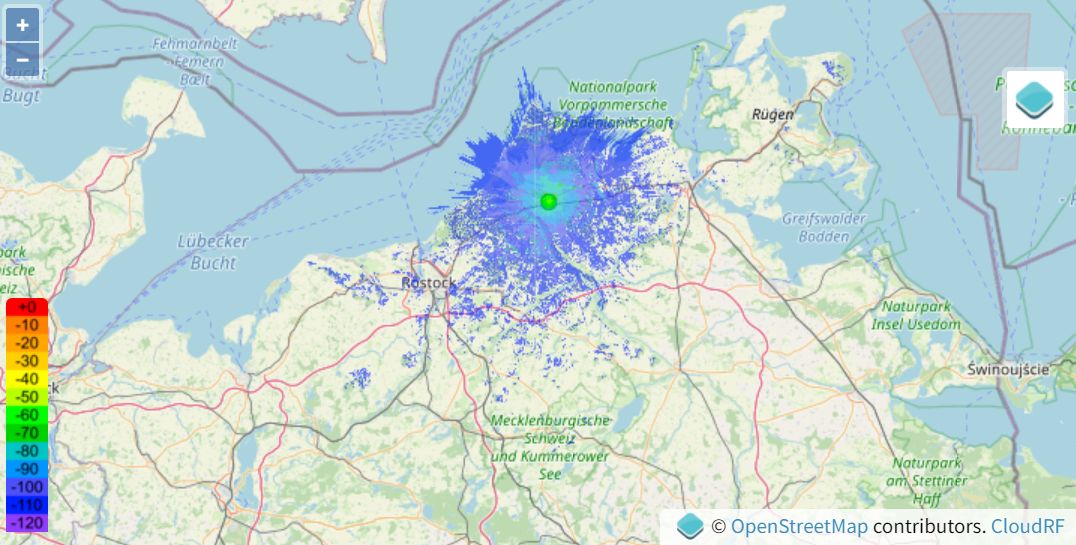

DMR 438.800 MHz
TS1: 262, 9112, 263112,
2621B/BB
TS2: TG8 MV Cluster, TG 9
Lokal, 2620 MV/SA, 262817 (XLX174)
INFOS HIER

FM 439.0125 MHz
Öffnung mit 1750Hz Ton.

Echolink Node: 627186

Thueringen.link Dashbord
TG 777 ML, TG 262 DL, TG 80 MV, TG 18311 Loca

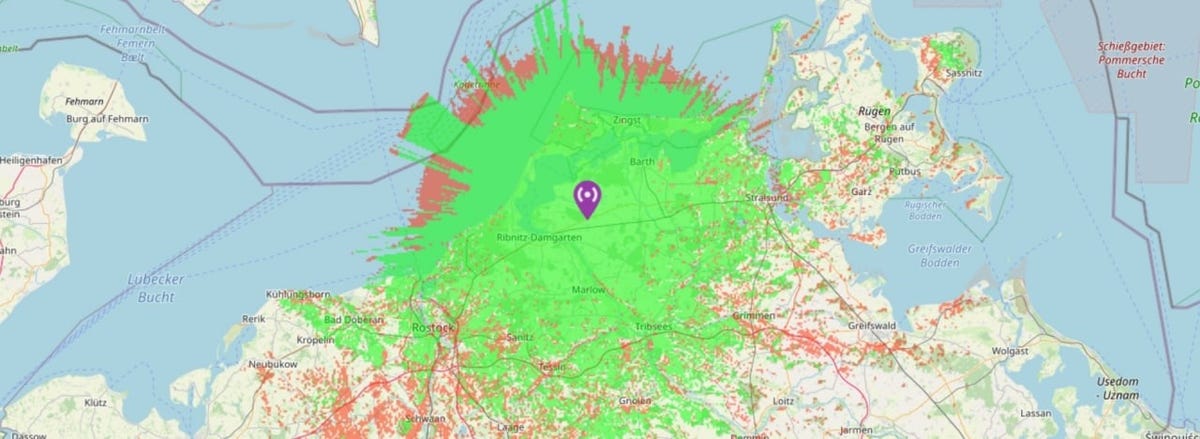

FM 145.6125 MHz
Öffnung mit 1750Hz Ton.

Echolink Node: 627186
Thueringen.link Dashbord
TG 777 ML, TG 262 DL, TG 80 MV, TG 18311 Local

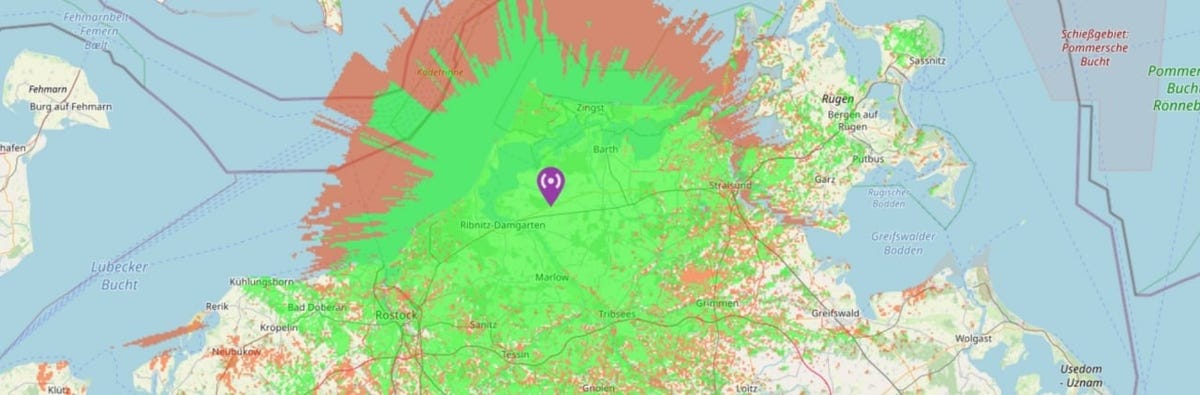

APRS 144.800 MHz
Automatic Packet Reporting System für Amateurfunk
INFOS HIER

LoRa APRS 433.775 MHz IGate/Digi
Automatic Packet Reporting System für Amateurfunk
INFOS HIER

LoRa WX 433.775 MHz
LoRa Wetterstation
INFOS HIER

TETRA DMO REPEATER 430.075 MHz
Tetra Network Dashbord
TG 262
Thueringen.link Dashbord
TG 777 ML, TG 262 DL, TG 26298 TetraNet
DAPNET & APRS

APRS 432.500 MHz Automatic Packet Reporting System für Amateurfunk
IM TEST

DAPNET 439.9875 MHz
Funkruf mit Pager
Aktuell außer Betrieb

HAMNET
Im Test
Dashbord

FM 10m Relais 29.650 MHz
Im Testbetrieb. Angebunden am FM-Funknetz.de. RX im Test in Rostock und Schwerin Infos unter FM Relais

Unser Team

Bei uns arbeiten kluge Köpfe als Freunde zusammen. Gemeinsam stecken wir viel Freude und Leidenschaft in unsere Projekte.

Geschichte

Am 22.07 2020 habe ich (DB3MAX) meine E-Lizenz in Hamburg abgelegt. Schon vorher beschäftigte ich mich mit DMR, beschlossen das ich ein Relais baue, war schon klar als ich anfing für die Prüfung zu lernen. Schon zu Freenet und CB-Zeiten war es schon immer ein Traum von mir ein eigenes Relais zu betreiben. Bauen wollte ich zuerst ein Multimode DMR / FM Relais, nach vielen Überlegungen sind es dann doch zwei Relais geworden, um eine gute Trennung zu haben. Um ein „großes“ APRS-Loch zuschließen habe ich mich dazu entschlossen ein APRS I-Gate zu installieren schließlich war die Internet Anbindung ja da. Im Oktober 2020 war es dann soweit DO0RDG ging On Air. Nach ein paar Wochen stolperte ich über Echolink und ich fand es richtig gut, ein Analoges Relais „Digitalisieren“ das ist doch eine gute Sache. Im Dezember tauschte ich dann die WX Steuerung gegen die SVXLink aus und es konnte los gehen. Im selben Monat wurde DO0RDG Teil eines SVX Reflektors. Im Januar 2022 folgte dann DM0HRO und DB0RDG als weitere Standorte von mir, DM0HRO habe ich mit Christoph DG0TM zusammen. In Planung ist ein weiterer Standort: beantragt ist DB0RVH. Um gegebenenfalls weitere Standorte für Hamnet zu realisieren. Dadurch entstand die Relaisgruppe. Hast du vielleicht auch ein Standort wo Antennen aufgebaut werden können? den du zu Verfügung stellen kannst? Du findest gut was wir als Funkamateure machen? Dann melde dich doch mal bei mir und unterstütze uns bei der Vernetzung von
Mecklenburg-Vorpommern.

Meine Motivation DB3MAX

Meine Motivation ist es als OM, aber auch als Referent für Digitale Kommunikation und Relaisbetrieb im Distrikt V (Mecklenburg-Vorpommern) die Digitalen und aber auch Analogen Relais zu vernetzen. Unter dem Motto: „Neuer betrieb auf alten Relais“ versuche ich bestehende analoge Relais zusammen zuschalten. Die Vernetzung macht Kommunikation in Zeiten wo mehr und mehr OM’s keine Antennen mehr aufbauen können/dürfen wieder möglich. Aber auch das „Wiederbeleben“ ungenutzter Relais ist ein Anliegen von mir. Vorhandene Relais einfach wieder nutzen und das nicht nur Lokal.

Sysop: DB3MAX, DL2SWN, DG7AA, DG0TM

Zurück

DO0RDG TECHNIK

Zurück

DIE TECHNIK bei DO0RDG

Schrank: 34 HE 1,57m x 0,80m x 0,80m.

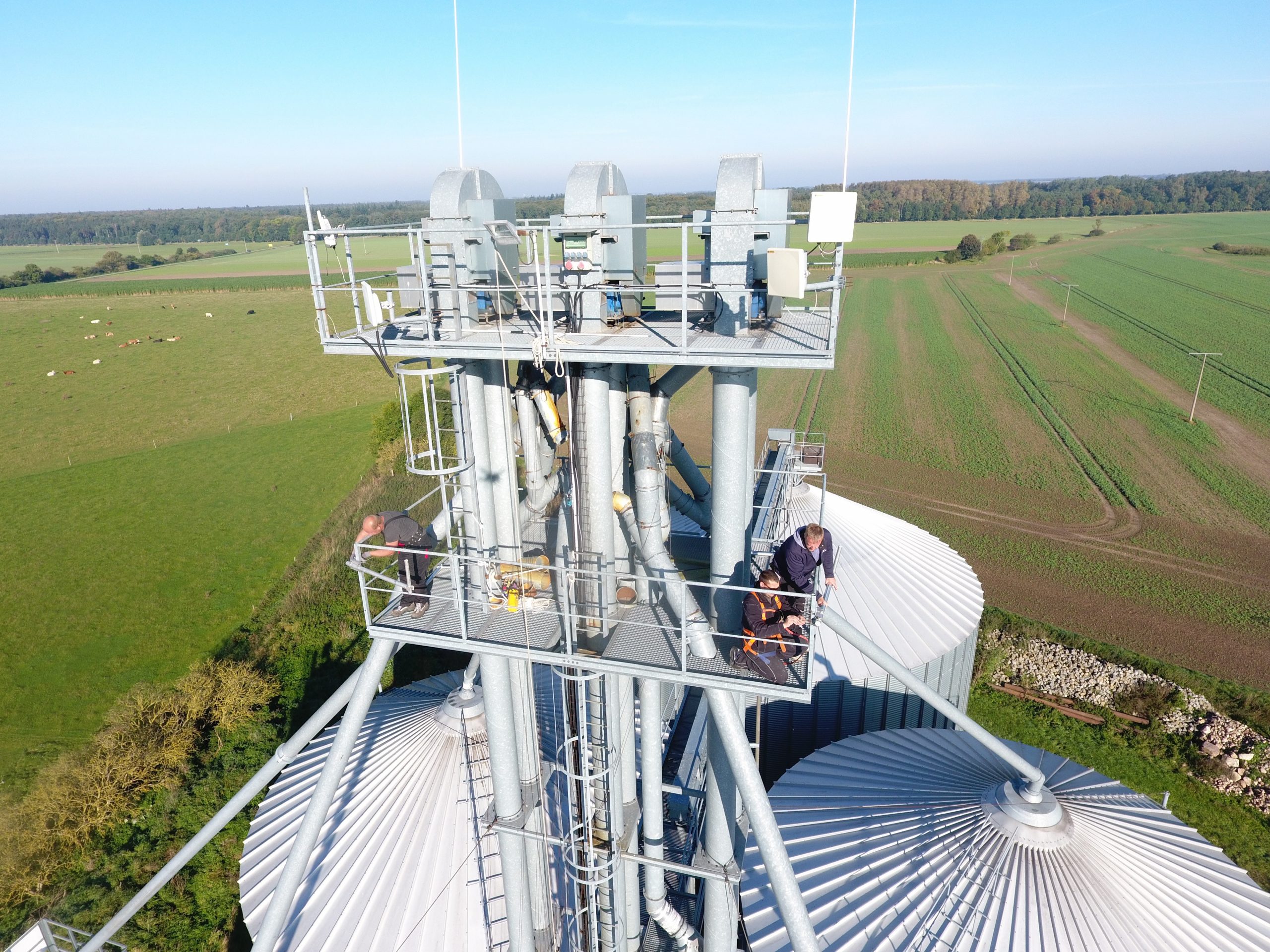

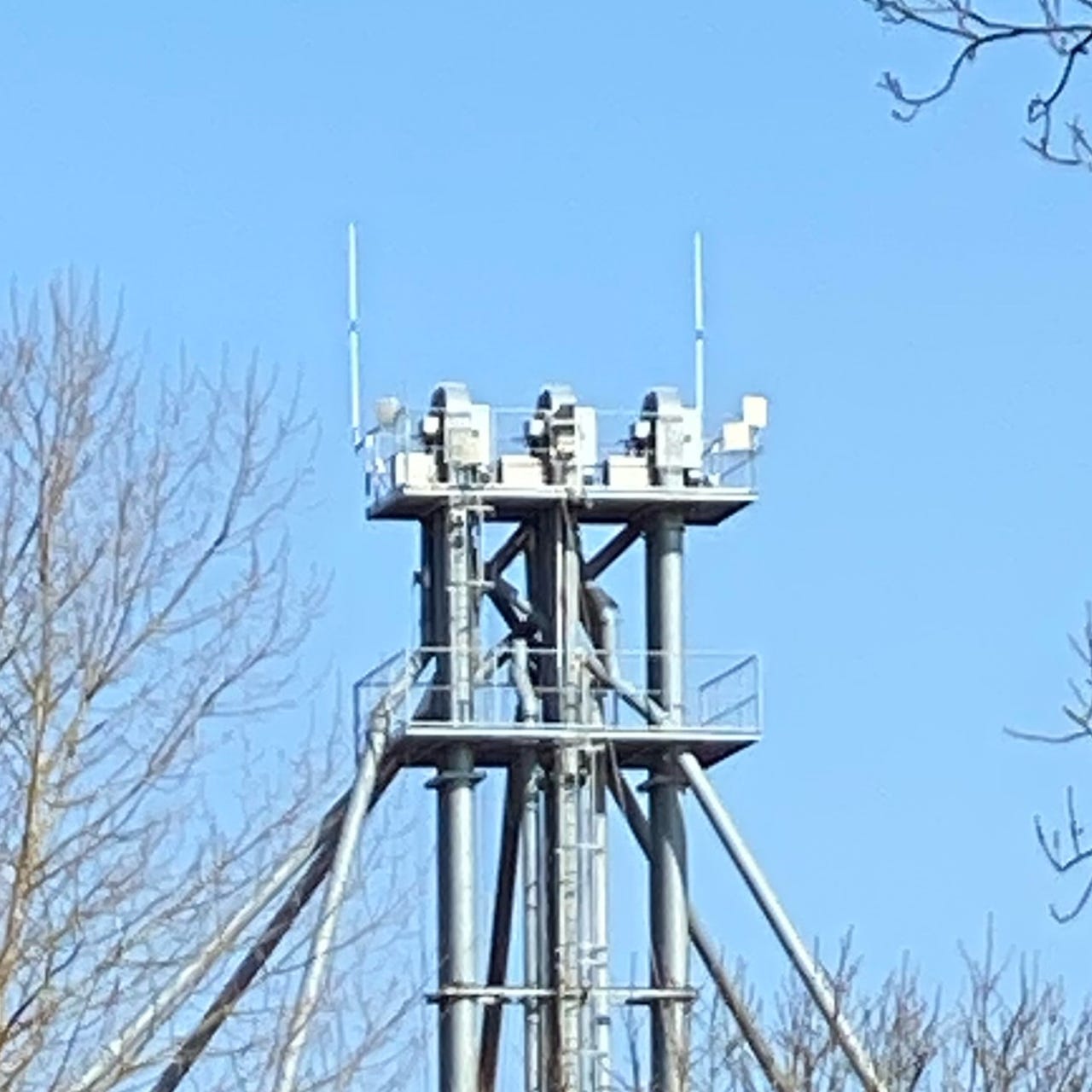

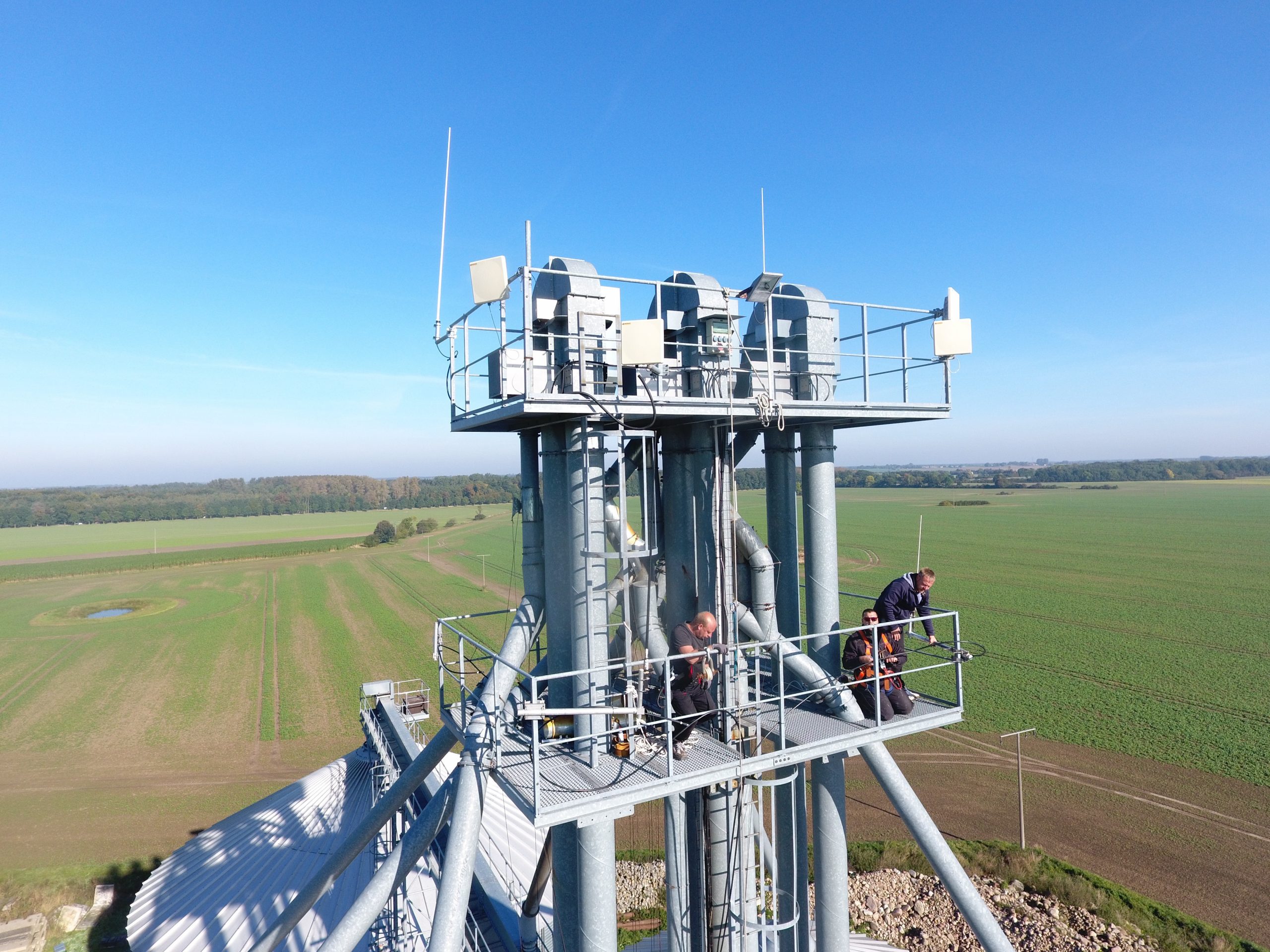

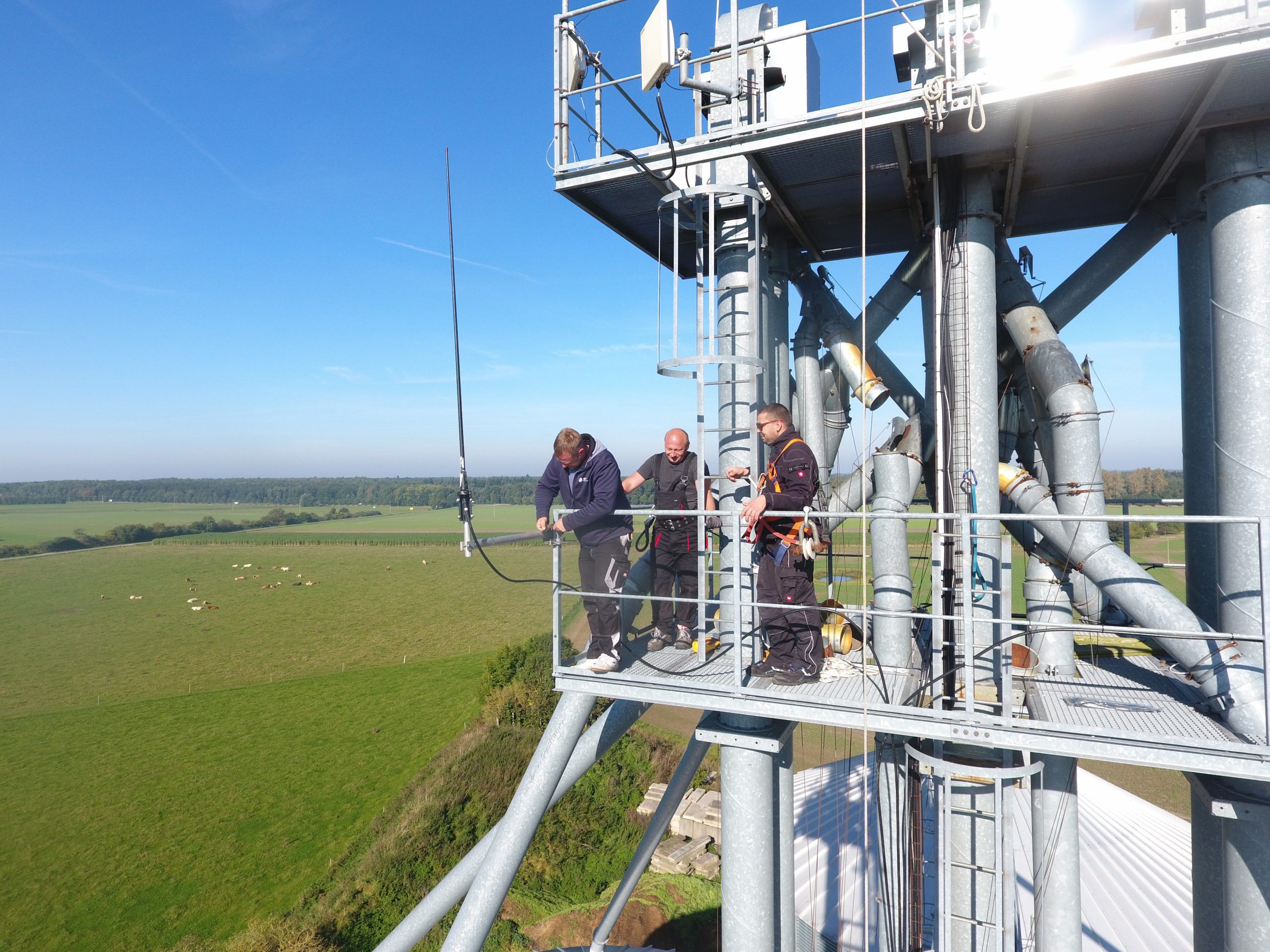

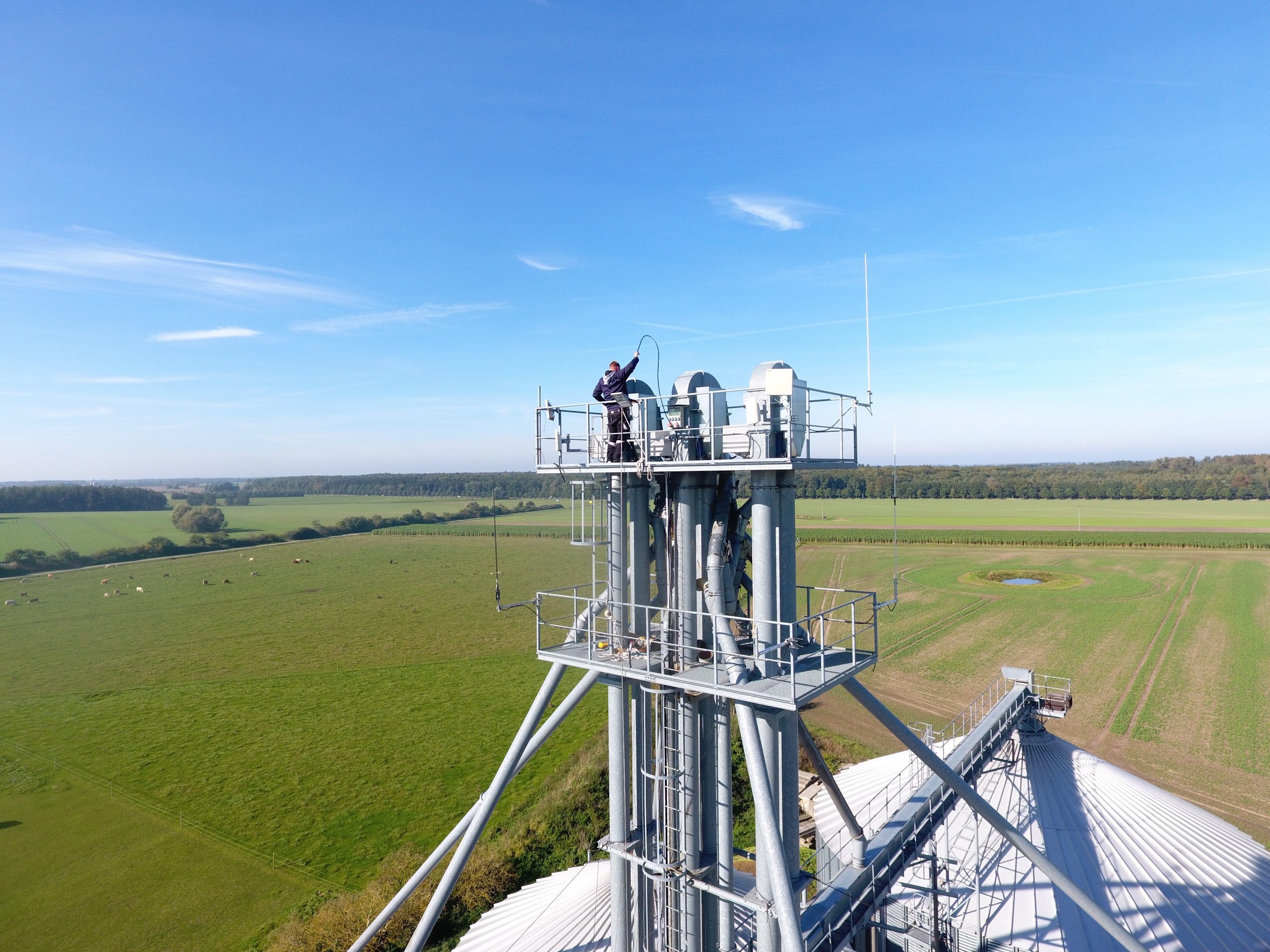

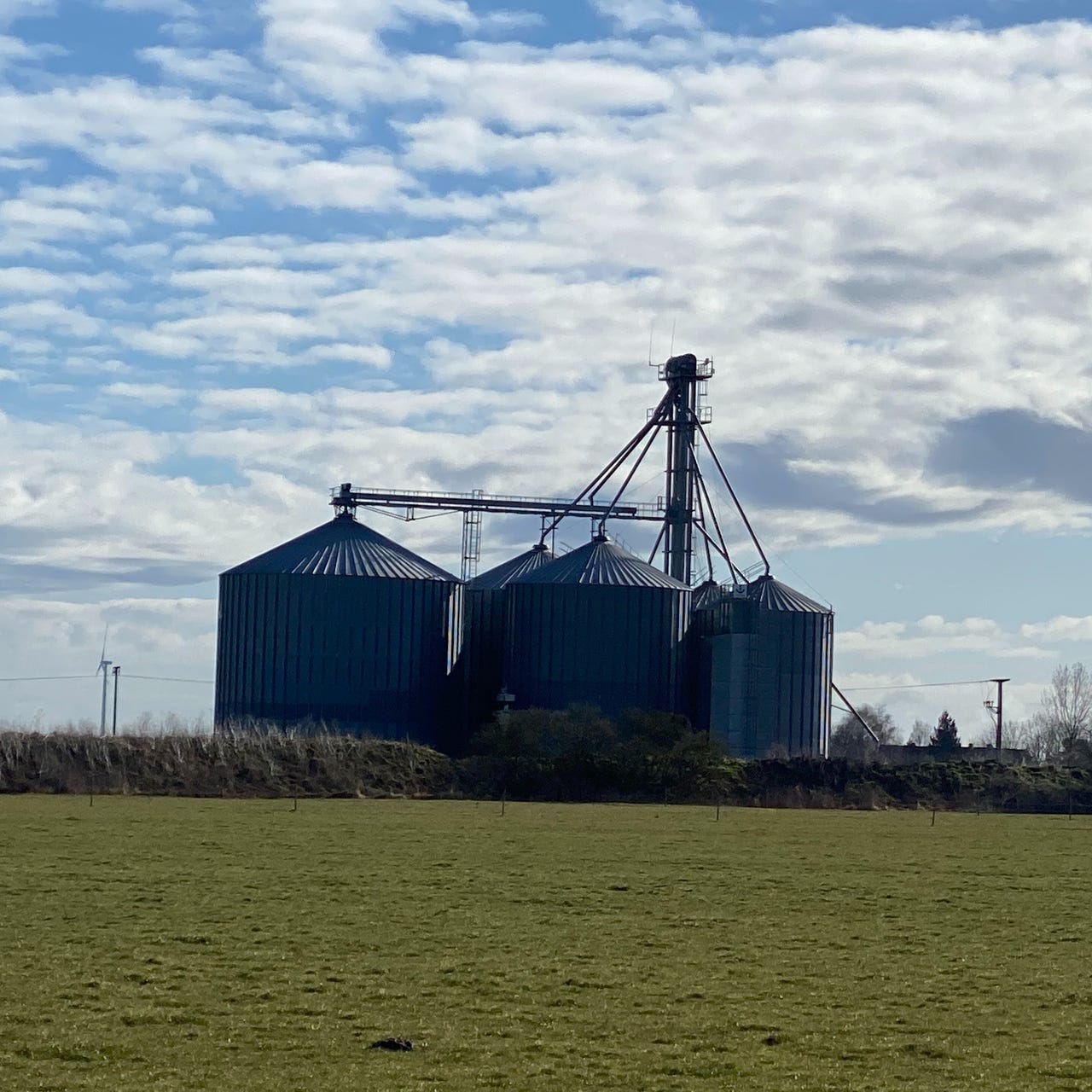

Antennenhöhe: 33m und ca. 55m über Null.

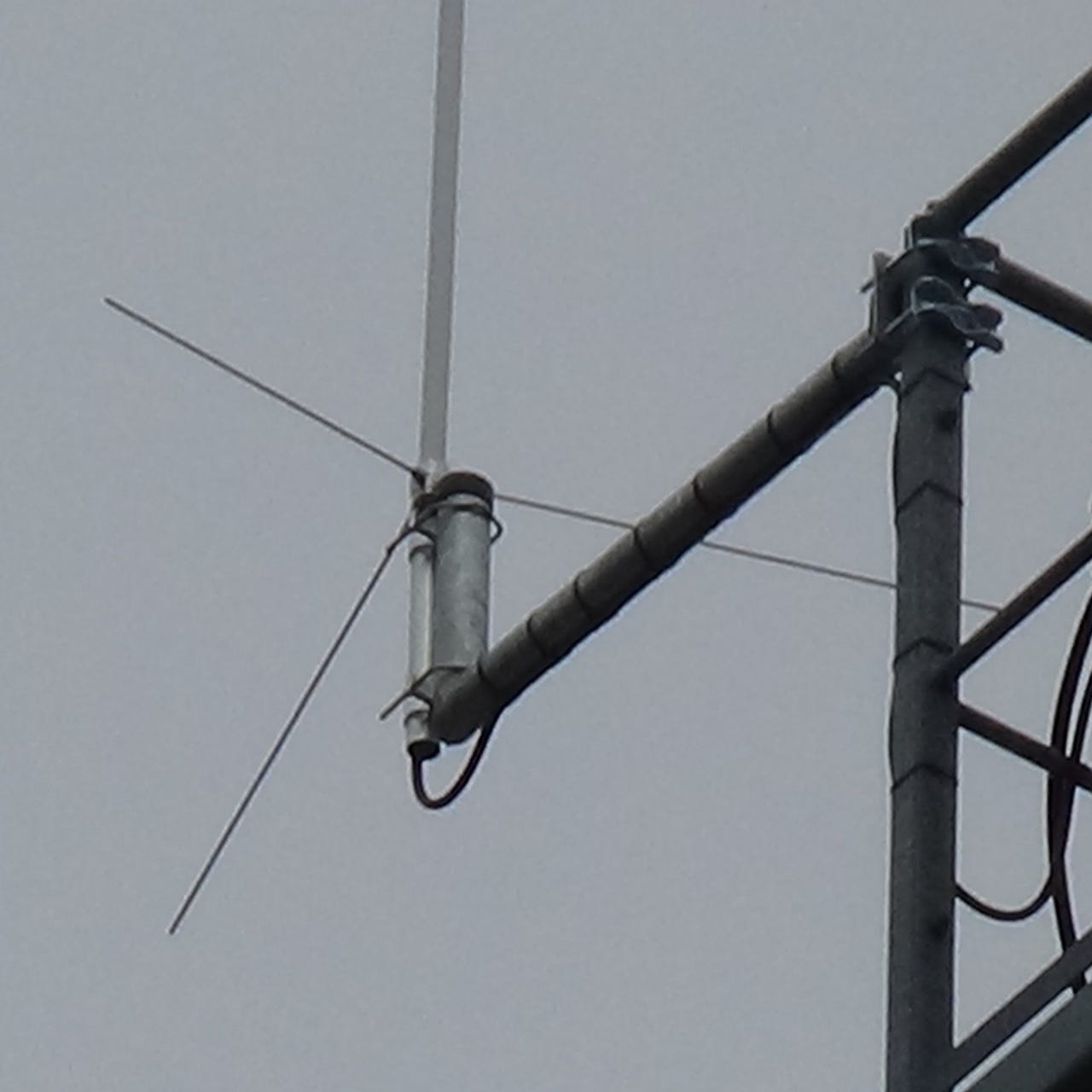

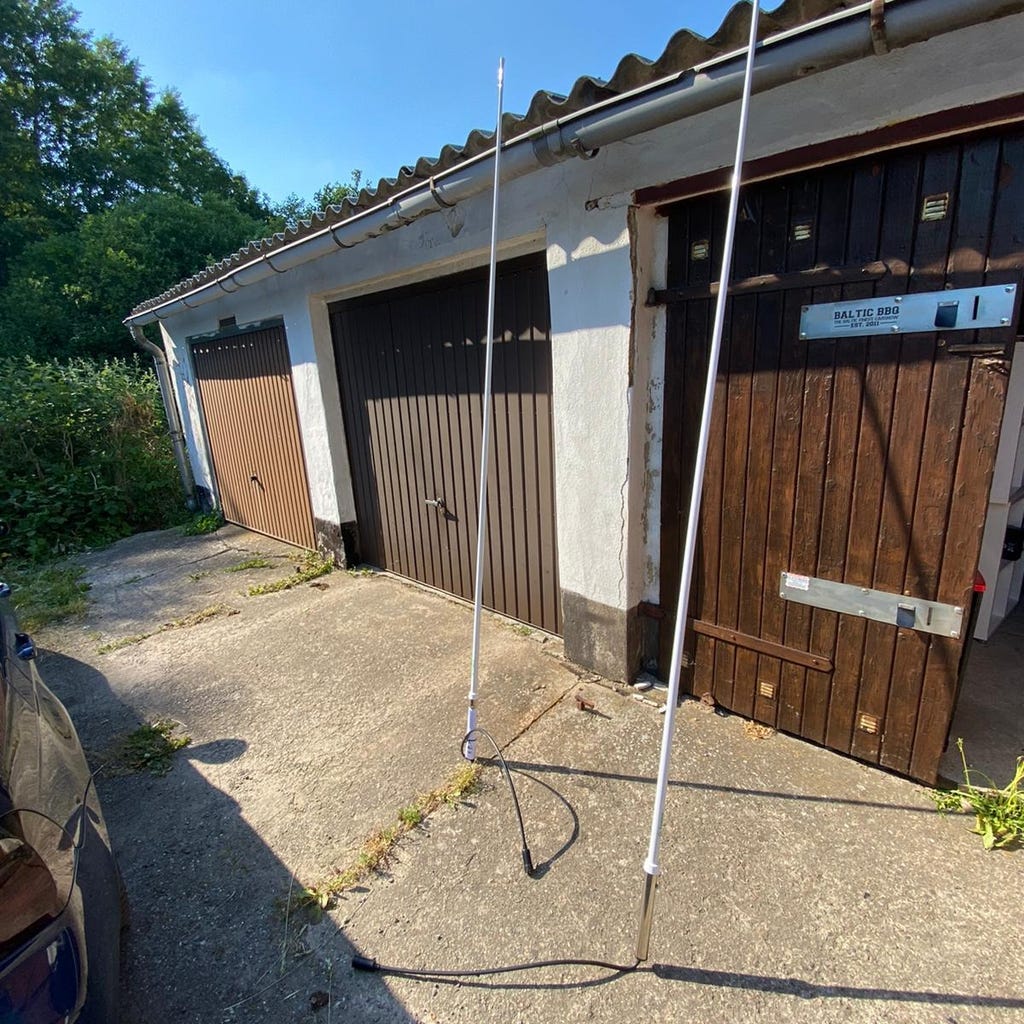

Antennen: 3x MAAS X300, 1x Procom CXL 70-5C/h, 1x Procom CXL 70-3C, Procom CXL 2-1LW.

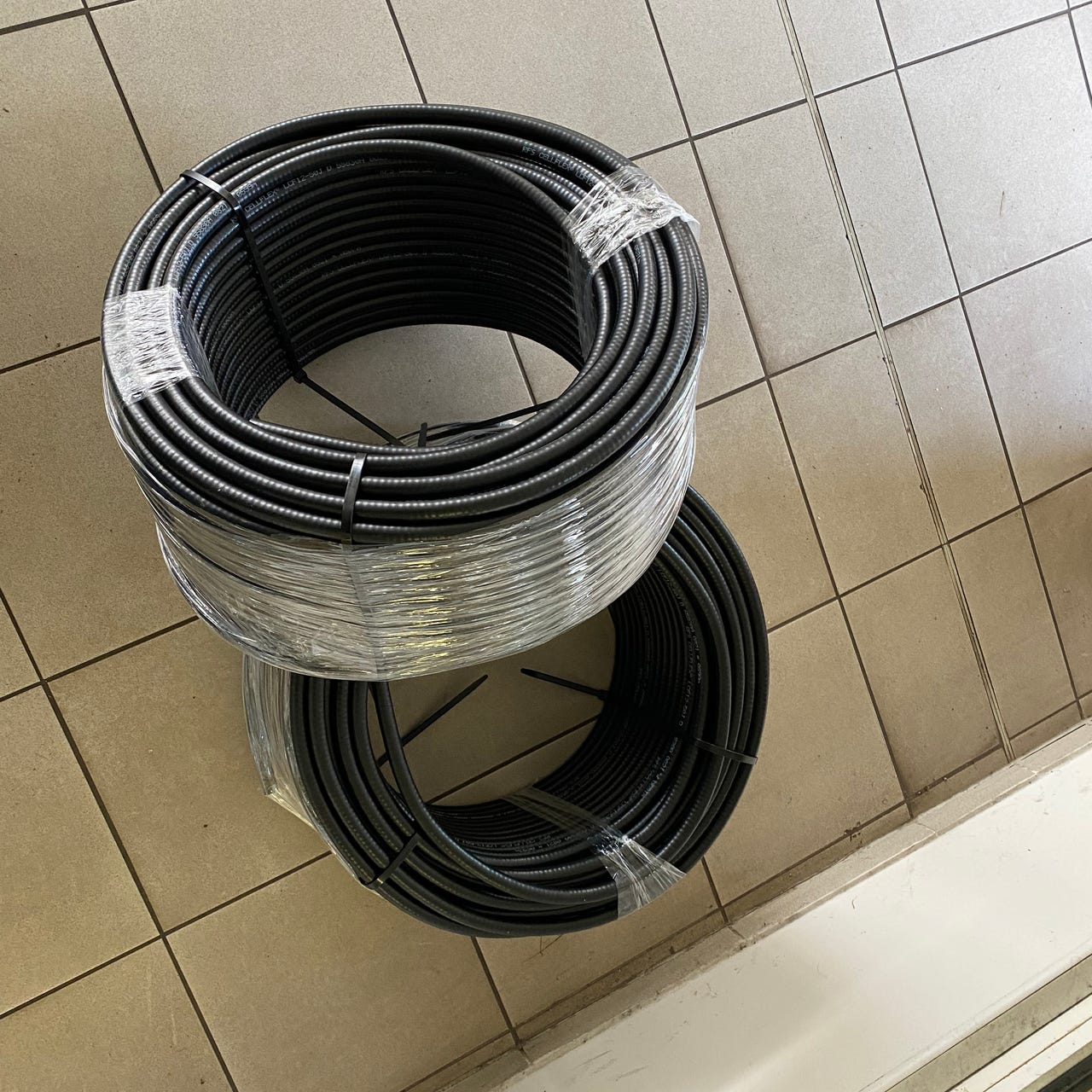

Kabel: ca. 280m Cellflex 1/2″, ca. 15m RG 214 gesamt.
Duplexer: 3x Procom.

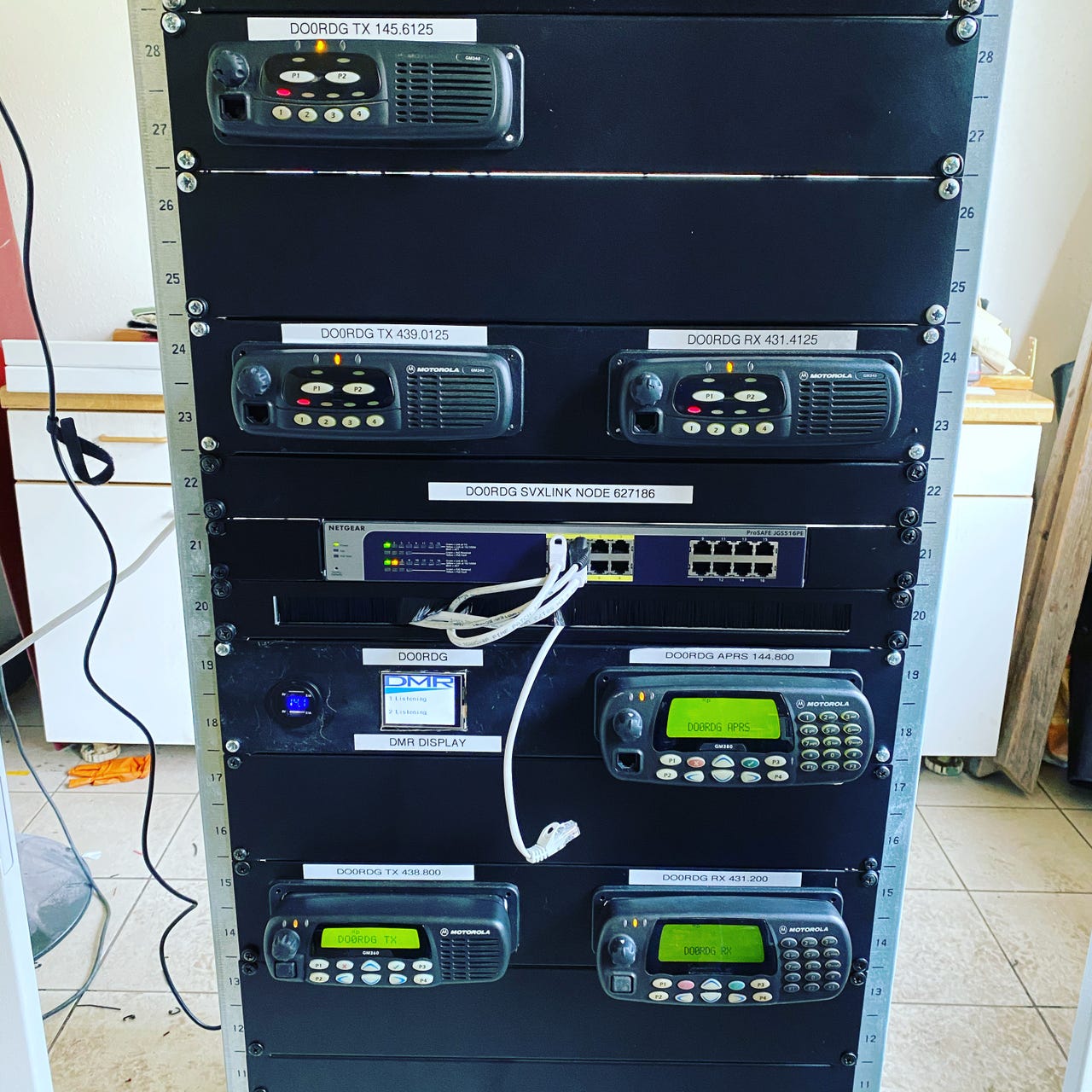

Verbaute Geräte:

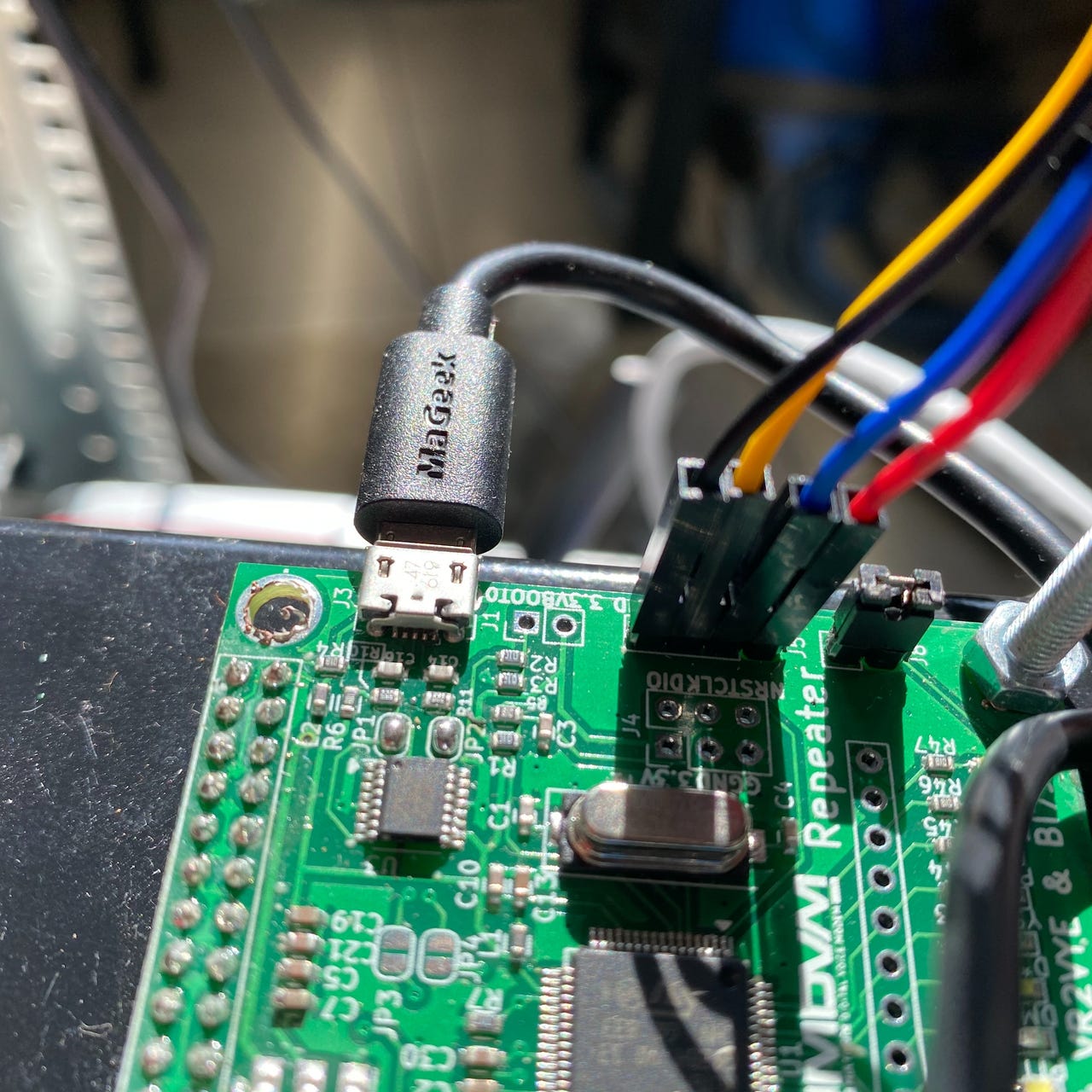

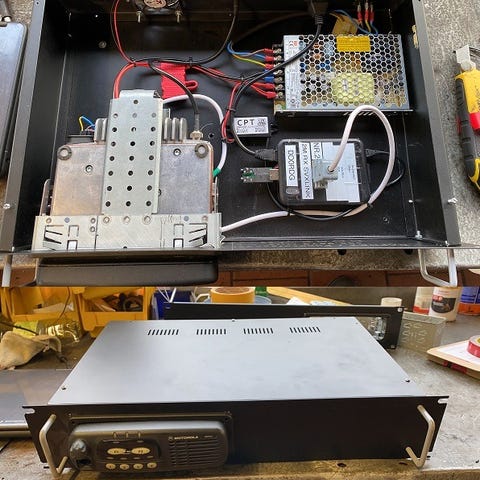

DMR: Motorola GM 360 TX & GM380 RX mit Raspberry 3b+, MMDVM-Repeater-Hat und Pi-Star.

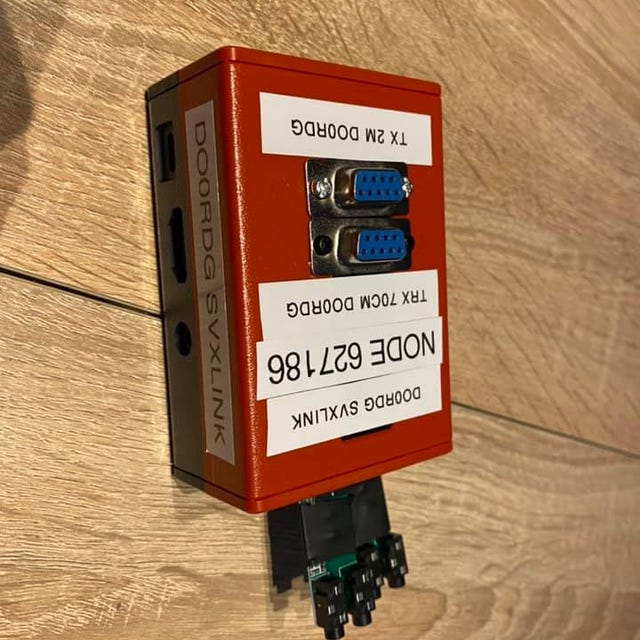

FM 70cm: 2x Motorola GM 340 TX/RX an einem Raspberry 3b+ und SVX Software. Vorverstärker von HA8ET im RX Zweig.

FM 2m TX: 1x Motorola GM 340 TX an einem Raspberry 3b+ und SVX Software.
FM 2M RX: Die zwei (1x Motorola GM340 + 1x Motorola GM360) RX sind abgesetzt und befinden sich einer Östlich und einer Westlich in der Stadt Ribnitz-Damgarten. Sie sind über SVX mit dem TX verbunden.
Beide Relais sind über eine SVX-Schnittstelle miteinander gekoppelt und Öffnen sich gegenseitig. Cross-Band-Betrieb ist jederzeit möglich. Das 70 cm-Relais, als auch das 2m-Relais ist dadurch auch ständig via Echolink erreichbar. Sobald ein QSO beginnt, wird ein empfangenes Signal über beide Relais abgestrahlt. Ein getrennter Betrieb der beiden Relais ist möglich, aber zur Zeit nicht vorgesehen. Die 2m-RX Geräte befinden sich Westlich und Östlich der Stadt und wird über Remote-RX realisiert. SVXLink bietet eine Voterfunktion, bei der die von verschiedenen Empfängern eingehenden Signale analysiert und das jeweils „beste“ Empfangssignal zum Sender durchgeschaltet wird.

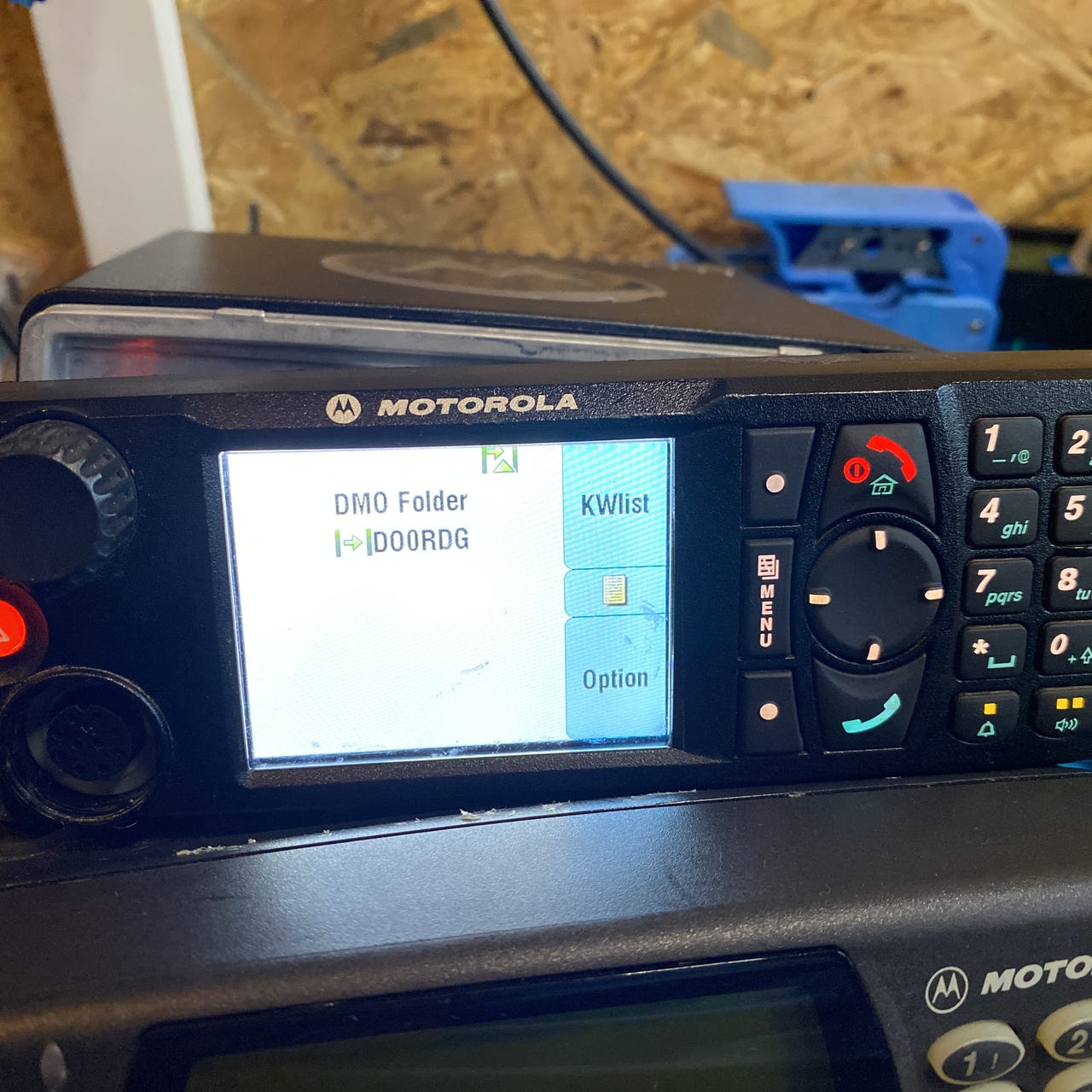

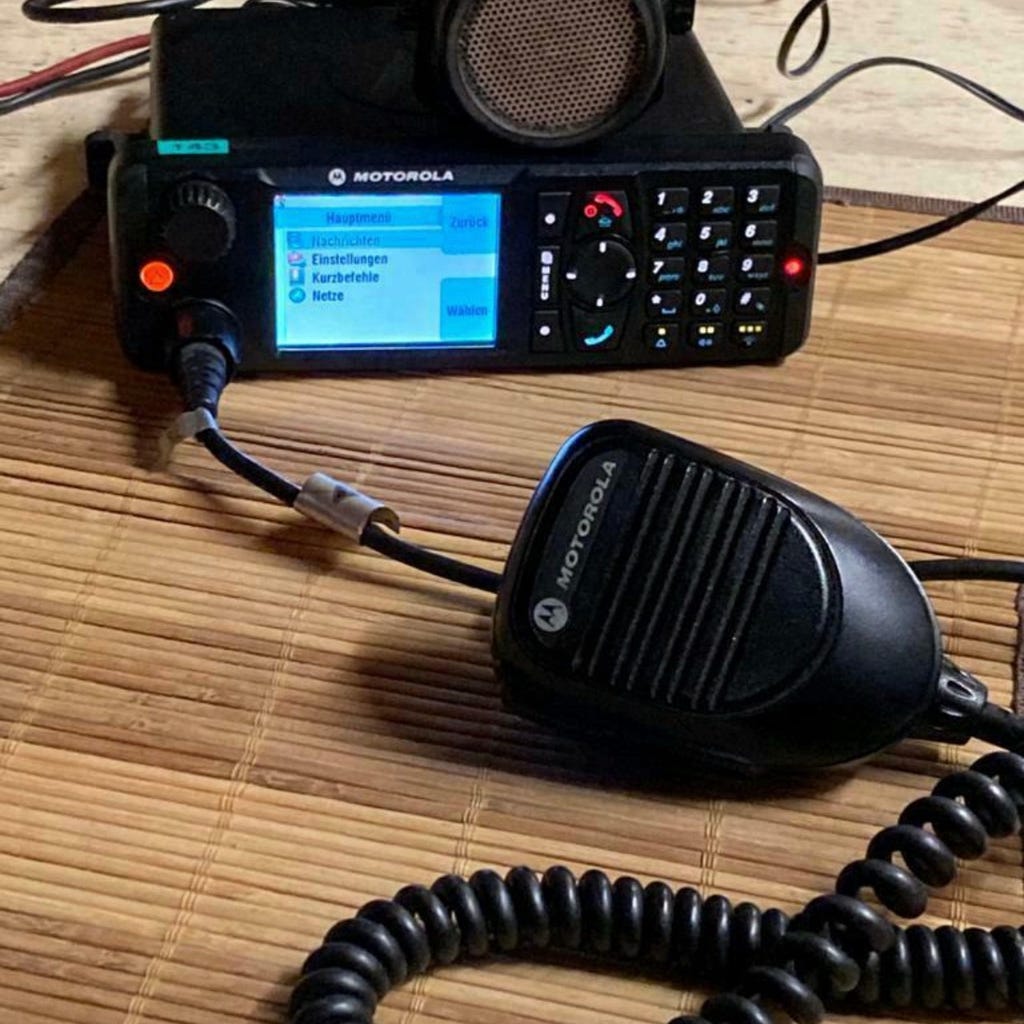

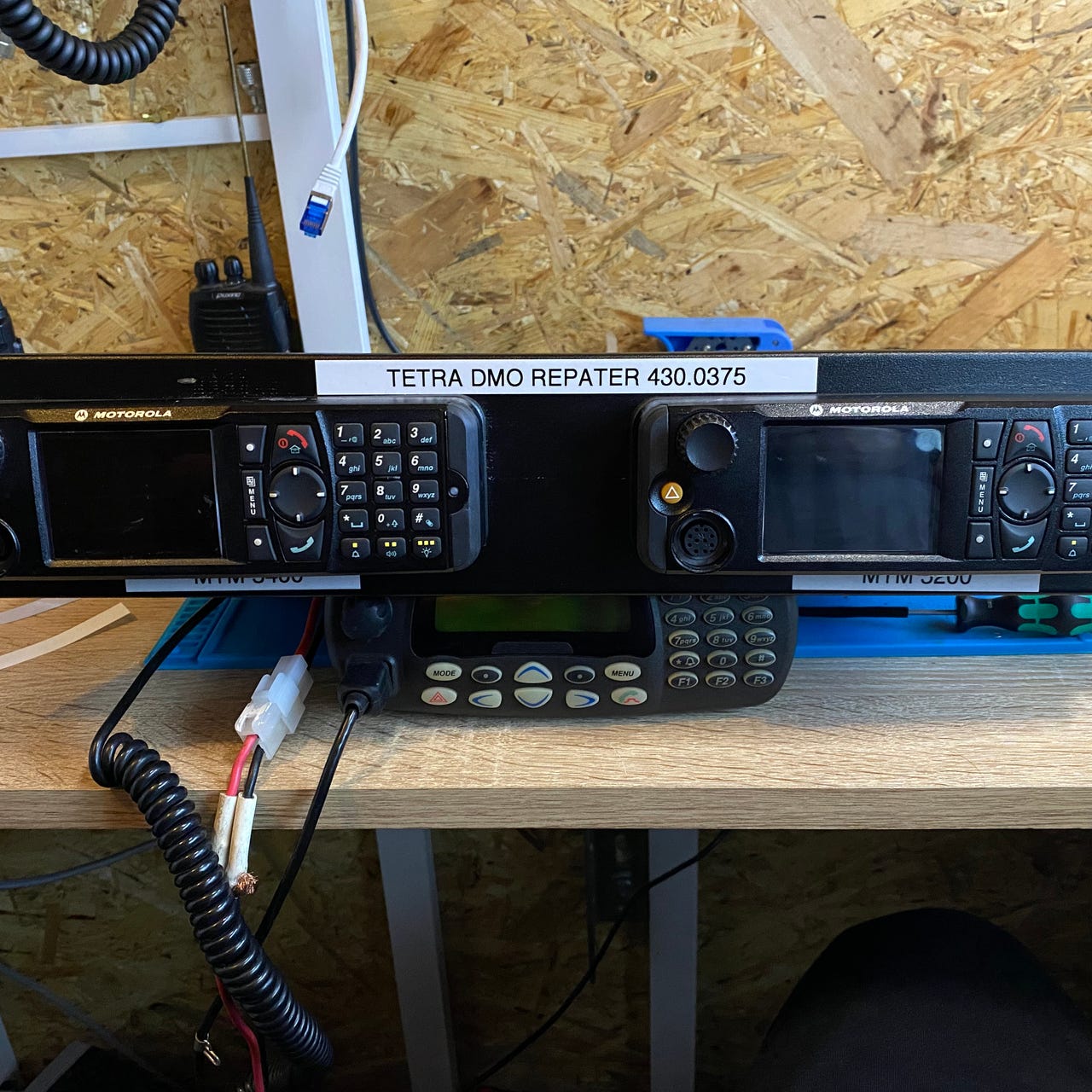

TETRA DMO: Motorola MTM5400 als Repeater und ein Motorola MTM 5200 mit einem Raspberry 4 und SVX Software als Zubringer.

APRS 144.800: Motorola GM 360 TRX mit Microsat 3in1 Modem.
APRS 433.775: POE Board von Peter (OE5BPA), Software IGATE/DIGI nach OE5BPA/DG0TM.
APRS 432.500: Motorola GM 360 TRX mit Microsat 3in1 Modem.
LoRa WX: TTGO LoRa32 Board mit BME280 nach DJ7OO, Software nach DJ7OO.

Stromversorgung: 2x Mean Well Schaltnetzteil 324W, PFC 12V / 27A.
USV: APC Smart-UPS, 3000 2HE.

Netzwerk: LTE Router von Fritz, 1HE 16 Port Switch, 2x Ubiquiti M5.

Kühlung: der Geräte realisieren insgesamt 14 Lüfter und vier Lüftersteuerungen, jedes Gerät egal ob TX oder RX werden von 120mm großen Lüfter gekühlt, zwei Lüfter dienen als Abluft aus dem Rack Gehäuse

Software: Als Software dient das Pi-Star fürs Brandmeister.Network. Für die FM Relais SVXLink.
